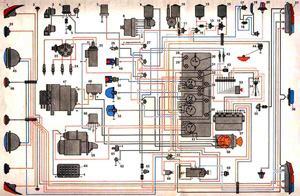

Электрооборудование: схема электрооборудования


Электрооборудование: схема электрооборудования

1. Передний указатель поворота.
2. Боковой указатель поворота.
3. Звуковые сигналы.
4. Реле сигналов.
5. Выключатель сигналов.
6. Штепсельная розетка.
7. Стеклоомыватель.
8. Переключатель электродвигателя стеклоочистителя.
9. Стеклоочиститель.
10. Электродвигатель антенны.
11. Переключатель электродвигателя антенны.
12. Электродвигатель вентилятора отопителя.
13. Переключатель электродвигателя вентилятора отопителя.
14. Переключатель света стоянки.
15. Электродвигатель обдува заднего стекла.
16. Переключатель электродвигателя обдува заднего стекла.
17. Дверной выключатель плафона.
18. Ручной выключатель плафона.
19. Плафон.
20. Фонарь света тоянки.
21. Задний фонарь.
22. Подфарник.
23. Распределитель зажигания.
24. Свечи зажигания.
25. Катушка зажигания.
26. Лампа подкапотная.
27. Биметаллический предохранитель.
28. Комбинация приборов.
29. Лампы освещения часов.
30. Часы.
31. Контрольная лампа указателей поворота.
32. Контрольная лампа противотуманных фар.
33. Указатель давления масла.
34. Контрольная лампа аварийного давления масла.
35. Контрольная лампа дальнего света фар.
36. Контрольная лампа тормоза стоянки и неисправности рабочих тормозов.
37. Указатель температуры охлаждающей жидкости.
38. Контрольная лампа перегрева двигателя.
39. Указатель уровня топлива.
40. Лампы освещения комбинации приборов.
41. Амперметр.
42. Плавкий предохранитель.
43. Прикуриватель.
44. Датчик указателя уровня топлива.
45. Фара.
46. Противотуманная фара.
47. Генератор.
48. Регулятор напряжения.
49. Датчик указателя давления масла.
50. Датчик контрольной ламы аварийного давления масла.
51. Датчик указателя температуры охлаждающей жидкости.
52. Датчик контрольной лампы перегрева двигателя.
53. Выключатель системы аварийной сигнализации.
54. Переключатель указателей поворота.
55. Фонарь освещения багажника.
56. Фонарь освещения номерного знака.
57. Реле указателей поворота.
58. Выключатель зажигания.
59. Стартер.
60. Дополнительное реле стартера.
61. Выключатель контрольной лампы тормоза стоянки.
62. Датчик контрольной лампы неисправности рабочих тормозов.
63. Ножной переключатель света.
64. Аккумуляторная батарея.
65. Выключатель света заднего хода.
66. Выключатель противотуманных фар.
67. Центральный переключатель света.
68. Выключатель сигналов торможения.
